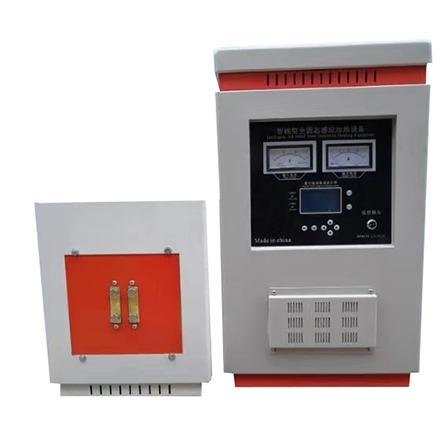

超音頻串聯感應加熱電源方案之啟動電路設計
作者: http://m.lengkush.com/ 發布時間: 2020-11-26 15:23:13 次瀏覽
超音頻串聯感應加熱電源方案之啟動電路設計,在本文所設計的這一超音頻串聯型感應加熱電源的設計方案中，當逆變器不啟動時，其調功信號不能影響到后續電路，所以在電路設計過程中本方案選擇在調功部分中與負載電流反饋相關的地方引入了封鎖信號，在逆變電路沒有運行的時候，上面加上正的電壓，從而使得OUT位置輸出為零，此時負載電流反饋信號不起作用。等到逆變回路一啟動，就把這個信號去掉，從而使電流反饋正常引入工作環，電路正常工作。
在本方案中，這一串聯型感應加熱電源設備所涉及的保護電路設計主要有以下幾種：首先，為了爭取到時間來進行有效保護，在主電路中傳入了一個大電感來延緩電流上升的速度。套在電感支路上的霍耳器件將過流的信號與給定值比較后迅速封鎖驅動脈沖。同時，在控制回路中也有著其他的措施來進一步保證可靠的關斷逆變回路。如前面講到的調功信號中FAULT端接入高電壓，將功率降至低。另外還有關于負載上補償電容上電壓的保護電路。當電壓超過給定值以后，檢測電路送出封鎖電平，將控制電路上的驅動脈沖封鎖掉.以上就是本文針對一種超音頻感應加熱電源的軟啟動電路和保護電路設計。
